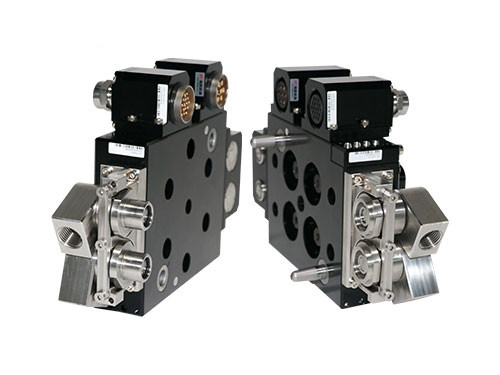

LT-F08 Быстрое газоэлектрическое соединение

Модель： LT-F08

Номер для заказа с плавающей стороны: 1602 Номер для заказа с фиксированной стороны: 1602

Обеспечивает энергетическое взаимодействие между ведущей и ведомой станциями

Возможность всестороннего плавания в направлениях X, Y и Z, исключающая ошибки стыковки

Модульная конструкция медиаблока для большей гибкости

Интерфейсы с питанием, данными, вводом/выводом, газом, жидкостью и другими средами

Встроенный датчик определения положения лотка для инструментов

Идентификация номера ведомого для каждого ведомого

Болтать дознание

Вступление
САПР
3D-модель

Кабель заднего выхода модуля для уменьшения занимаемого пространства
Монтажная поверхность идентична поверхности устройства смены инструмента, модули являются универсальными
Доступный диапазон компенсации: направление оси X&Y±4мм; направление оси Z: 2мм

Угловая компенсация: ±3° Требуемое усилие сцепления ≥2500N

LT–F31 Быстрое газоэлектрическое соединение

Самоуплотняющийся газопровод с 2 контурами PT3/8
Доступный диапазон компенсации: Направление оси X&Y: ±4 мм Направление оси Z: 2 мм
Угловая компенсация: ±3°Требуемое усилие связывания: ≥1526N

Предоставьте нашу запатентованную технологию в соответствии с вашей технологией обработки и обрабатываемой деталью

Возможность замены батарейных элементов и легкого выполнения функций передачи данных на любом из следующих носителей:

Сигнал IO：

Управление шиной

Сервопривод и силовая электроника

-19 Канал I/O

-26 Канал I/O

-38 Канал I/O

-52 Канал I/O

-Profibus шина

-DeviceNet шина

-EtherNet шина

-Profinet шина

-CC-Link шина

-Серводвигатели

-12-канальная силовая электроника

-Подача энергии + сигнал

LT–F31C Быстрое газоэлектрическое соединение

Доступны водяные и воздушные каналы 1-4 PT1/2
Доступный диапазон компенсации: направление оси X&Y: ±4 мм; направление оси Z: 2 мм.
Угловая компенсация: ±3° Требование к усилию связывания: ≥1526N

Передача сигнала：

Управление шиной

Управление серводвигателем

Передача тока

Передача жидкости

19-130 каналов с возможностью выбора ввода-вывода

-Profibus шина

-DeviceNet шина

-EtherNet шина

-Profinet шина

-CC-Link шина

Имеются сервоинтерфейсы для роботов ABB, KUKA, Fanuc, Yaskawa и т.д.

Доступен интерфейс сервопривода+сигнал

7-35 доступные варианты мощности канала

Доступны водяные и воздушные каналы 1-4 PT1/2

Наши обязательства.

Каждый продукт компании Pilot проходит 21 процедуру тестирования, прежде чем покинуть завод

Уникальный код S/N для обеспечения полной прослеживаемости информации
