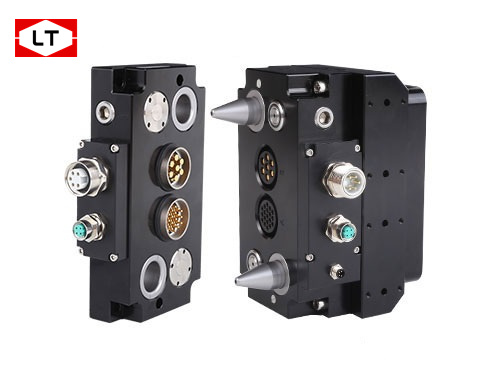

LT-F31 Быстрое газоэлектрическое соединение

Модель: LT-F31

Номер для заказа с плавающей стороны: 1650 Номер для заказа с фиксированной стороны: 1651

Обеспечивает энергетическое взаимодействие между ведущей и ведомой станциями

Возможность всестороннего плавания в направлениях X, Y и Z, исключающая ошибки стыковки

Модульная конструкция медиаблока для большей гибкости

Интерфейсы с питанием, данными, вводом/выводом, газом, жидкостью и другими средами

Встроенный датчик определения положения лотка для инструментов

Идентификация номера ведомого для каждого ведомого

  • Вступление

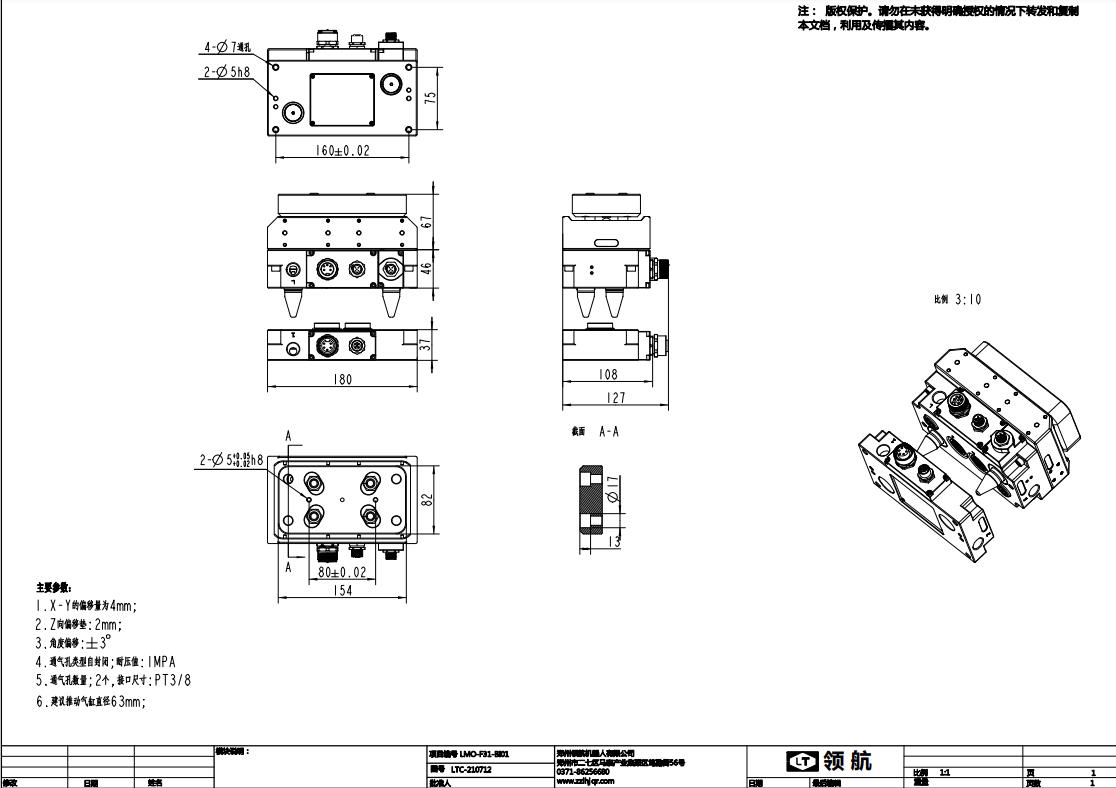

  • САПР
  • 3D-модель
  1. Самоуплотняющийся газопровод с 2 контурами PT3/8
  2. Встроенный датчик определения положения лотка для инструментов
  3. Дополнительный привод серводвигателя или привод цилиндра

Доступный диапазон компенсации:

    1. Направление оси X&Y: ±4 мм
    2. Направление оси Z: 2 мм
    3. Угловая компенсация: ±3°
    4. Требование к усилию сцепления: ≥1526 N

Дополнительные конфигурации:

Сигнал IO: Управление шиной Сервопривод и силовая электроника
 -19 Канал I/O

-26 Канал I/O

-38 Канал I/O

-52 Канал I/O



-Profibus шина

-DeviceNet шина

-EtherNet шина

-Profinet шина

-CC-Link шина

-Серводвигатели

-12-канальная силовая электроника

-Подача энергии + сигнал

Pilot Быстрое газоэлектрическое соединение

Быстрое газоэлектрическое соединение обеспечивает быструю стыковку с последующим прохождением энергии, такой как электрический ток, газ, жидкость и т.д. Фиксированный конец имеет уникальное гибкое механическое устройство, которое компенсирует такие ошибки, как ошибки позиционирования и механические ошибки в процессе стыковки.

Наши технологии – ваше преимущество

  1. Обеспечивает энергетическое взаимодействие между ведущей и ведомой станциями, включая питание, данные, ввод/вывод и другие носители информации
  2. Модульная, многоповерхностная конструкция для большей гибкости
  3. Возможность плавания в направлениях X, Yи Z для устранения ошибок стыковки
  4. Светодиодные индикаторы состояния стыковки/разъединения и идентификация номера ведомого устройства в стандартной комплектации
  5. Дополнительный привод серводвигателя или привод цилиндра
  6. Дополнительный датчик определения положения лотка для инструментов
  7. Увеличение срока службы и гибкости любой производственной линии

Технические особенности:

  1. Позиционирующие штифты: конструкция позиционирующих штифтов с защитой от защелкивания для более плавной фиксации и разъединения и простоты ввода в эксплуатацию
  2. Зонды с низким коэффициентом трения: минимизация износа поверхности, вызванного высокочастотным открыванием и закрыванием
  3. Дублирующая конструкция: более стабильная передача, по крайней мере на 30% более низкая стоимость использования, меньше времени на техническое обслуживание и обслуживание
  4. Плавающий механизм: можно установить как фиксированную, так и плавающую сторону, максимальное плавание ±8 мм
