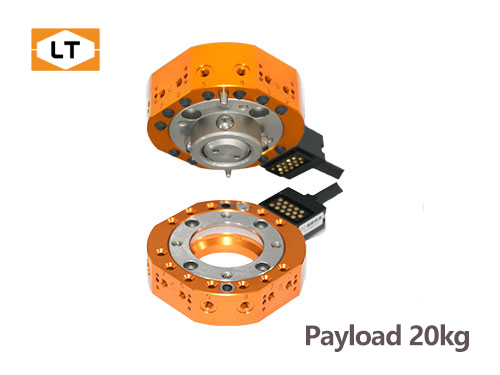

LTC-0020E устройство смены инструмента робота

Модель: LTC-0020E

Номер заказа базового адаптера: 0148 Номер заказа ответного адаптера: 0248

Рекомендуемая нагрузка ≤ 20kg

Зажимное усилие:2514N Допустимый крутящий момент: 58.6N·m (статический)  Допустимый вращающий момент:80N·m (статический)

Соединение пневматического порта 12*M5 and 4модульных удлинителя монтажной поверхности

Подходит для погрузочно-разгрузочных работ, сварки и других применений

Самоблокировка при потере давления газа, основной диск и диск инструмента не разъединяются даже при случайном отсоединении основного диска

  • Вступление
  • САПР
  • 3D-модель
  • Дополнительные модули

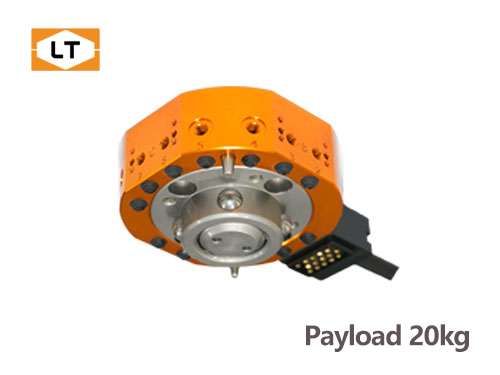

Модель Базовый адаптер LTC-0020EM

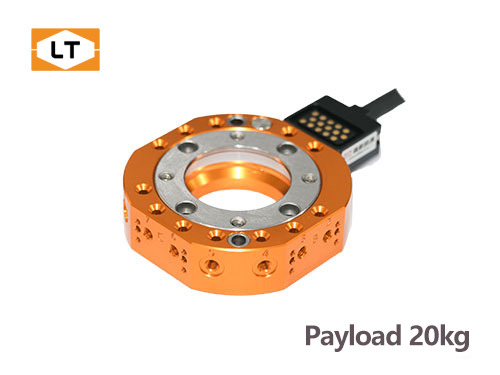

Ответный адаптер  LTC-0020ET
Нагрузка Рекомендуемая масса объекта манипулирования 20kg
Усилие блокировки(При давлении воздуха 0,49 МПа) 2514N
Статический допустимый момент 80N·m
Статический допустимый крутящий момент 35.7N·m
Размер и точность Размер φ85mm
Толщина при соединении 50.5mm
Точность возврата положения ±0.02mm
Рабочее приводное давление 0.4~0.7Mpa
Запорный механизм Блокировка шариков
Материал Корпус Алюминий
Запорный механизм Легированная сталь
Рабочая среда Температура окружающей среды 0-60℃
Влажность окружающей среды 0-95%
Вес Базовый адапте 0.53kg
Ответный адаптер 0.30kg
Воздушное соединение Пневматическое подключение 12 x M5
Максимальное давлене 0.8Mpa
Электрический МодульЭлектрический Модуль
высокочастотные модуливысокочастотные модули
СервомодулиСервомодули
Газовый и Жидкостный модульГазовый и Жидкостный модуль
