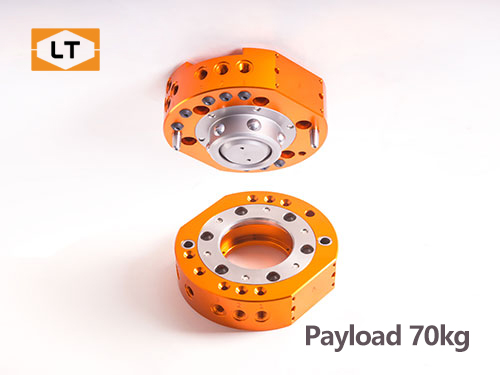

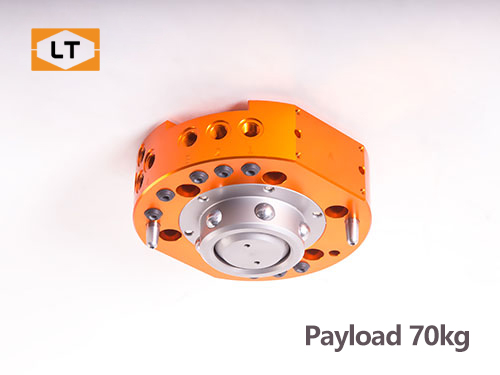

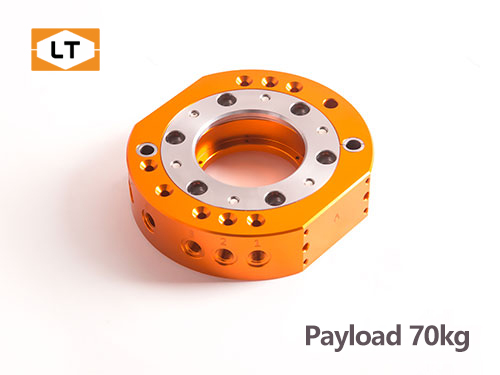

LTC-0070A устройство смены инструмента робота

Модель: LTC-0070A

Номер заказа базового адаптера: 0136 Номер заказа ответного адаптера: 0236

Рекомендуемая нагрузка ≤ 70kg

Зажимное усилие:9973N Допустимый крутящий момент: 328.5N·m (статический)  Допустимый вращающий момент:451N·m (статический)

Соединение пневматического порта 8*PT1/8 and 2модульных удлинителя монтажной поверхности

Подходит для погрузочно-разгрузочных работ, укладки на поддоны, сварки, шлифовки, удаления заусенцев и других применений

Самоблокировка при потере давления газа, основной диск и диск инструмента не разъединяются даже при случайном отсоединении основного диска

Дополнительный датчик блокировки/ослабления главного диска, датчик определения положения инструментального диска

Болтать дознание
  • Вступление
  • САПР
  • 3D-модель
  • Дополнительные модули
Модель Базовый адаптер LTC-0070AM
Ответный адаптер  LTC-0070AT
Нагрузка Рекомендуемая масса объекта манипулирования 70kg
Усилие блокировки（При давлении воздуха 0,49 МПа） 9973N
Статический допустимый момент 328.5N·m
Статический допустимый крутящий момент 451N·m
Размер и точность Размер φ138mm
Толщина при соединении 74mm
Точность возврата положения ±0.02mm
Рабочее приводное давление 0.4~0.7Mpa
Запорный механизм Блокировка шариков
Материал Корпус Алюминий
Запорный механизм Легированная сталь
Рабочая среда Температура окружающей среды 0-60℃
Влажность окружающей среды 0-95%
Вес Базовый адапте 1.83kg
Ответный адаптер 1.14kg
Воздушное соединение Пневматическое подключение 8 x PT1/8
Максимальное давлене 0.8Mpa



Электрический МодульЭлектрический Модуль
7 полюсный сигнальный модуль
Номер заказа 0357 0358
Внешний вид
7 полюсный сигнальный модуль
Сторона основного диска
7 полюсный сигнальный модуль
Сторона инструмента
Модель LMO-E16-MS07A-AF01
Стандарт 5A*7pin for single + 3A*1pin for ground
Вес 0.23kg 0.19kg
Описание
15 полюсный сигнальный модуль
Номер заказа 0359 0360
Внешний вид
15 полюсный сигнальный модуль
Сторона основного диска
15 полюсный сигнальный модуль
Сторона инструмента
Модель LMO-E16-S15A-AF01
Стандарт 3A * 15 полюса
Вес 0.23kg 0.21kg
Описание
22 полюсный сигнальный модуль
Номер заказа 0589 0590
Внешний вид
22 полюсный сигнальный модуль
Сторона основного диска
22 полюсный сигнальный модуль
Сторона инструмента
Модель LMO-E16-S22-AF01
Стандарт 3A * 22 полюса
Вес 0.23kg 0.21kg
Описание
19 полюсный сигнальный модуль (Дополнительный)
Номер заказа 0361 0362
Внешний вид
19 полюсный сигнальный модуль (Дополнительный)
Сторона основного диска
19 полюсный сигнальный модуль (Дополнительный)
Сторона инструмента
Модель LMO-E12-S19A
Стандарт 3A * 19 полюса
Вес 0.23kg 0.21kg
Описание
26 полюсный сигнальный модуль (Дополнительный)
Номер заказа 0595 0596
Внешний вид
26 полюсный сигнальный модуль (Дополнительный)
Сторона основного диска
26 полюсный сигнальный модуль (Дополнительный)
Сторона инструмента
Модель LMO-E12-S26
Стандарт 3A * 26 полюса
Вес 0.23kg 0.21kg
Описание
6-полюсный модульпитания (Дополнительный)
Номер заказа 0507 0508
Внешний вид
6-полюсный модульпитания (Дополнительный)
Сторона основного диска
6-полюсный модульпитания (Дополнительный)
Сторона инструмента
Модель LMO-E12-E06A
Стандарт 20A * 6 полюса
Вес 0.18kg 0.21kg
Описание
высокочастотные модуливысокочастотные модули
Одноканальный высокочастотные модули
Номер заказа 0601 0602
Внешний вид
Одноканальный высокочастотные модули
Сторона основного диска
Одноканальный высокочастотные модули
Сторона инструмента
Модель LMO-E14-U02A
Стандарт 5A 1.4KV
Вес 0.23kg 0.21kg
Описание
Двухканальные высокочастотные модули
Номер заказа 0659 0660
Внешний вид
Двухканальные высокочастотные модули
Сторона основного диска
Двухканальные высокочастотные модули
Сторона инструмента
Модель LMO-E13-U02A-U02A
Стандарт 5A 1.4KV
Вес 0.23kg 0.21kg
Описание
СервомодулиСервомодули
Сервомодули
Номер заказа 0509 0510
Внешний вид
Сервомодули
Сторона основного диска
Сервомодули
Сторона инструмента
Модель LMO-E13-SM10B
Стандарт 12A*4Pin for Power, 3A*2Pin for Brake, 2A*10Pin for Encoder
Вес 0.23kg 0.21kg
Описание
Газовый и Жидкостный модульГазовый и Жидкостный модуль
Модуль 2-сторонней подачи воздуха
Номер заказа 0477 0478
Внешний вид
Модуль 2-сторонней подачи воздуха
Сторона основного диска
Модуль 2-сторонней подачи воздуха
Сторона инструмента
Модель LMO-GC02A
Стандарт 2*PT3/8 Open air circuit
Вес 0.1kg 0.1kg
Описание
Модуль 6-сторонней подачи воздуха
Номер заказа 0481 0482
Внешний вид
Модуль 6-сторонней подачи воздуха
Сторона основного диска
Модуль 6-сторонней подачи воздуха
Сторона инструмента
Модель LMO-GC06A
Стандарт 6*PT1/8 Open air circuit
Вес 0.12kg 0.12kg
Описание
Модуль 10-сторонней подачи воздуха
Номер заказа 0625 0626
Внешний вид
Модуль 10-сторонней подачи воздуха
Сторона основного диска
Модуль 10-сторонней подачи воздуха
Сторона инструмента
Модель LMO-GC10A
Стандарт 10*PT1/8 Open air circuit
Вес 0.21kg 0.21kg
Описание
Модуль 1-сторонней подачи воздуха (самоуплотняющийся)
Номер заказа 1212 1213
Внешний вид
Модуль 1-сторонней подачи воздуха (самоуплотняющийся)
Сторона основного диска
Модуль 1-сторонней подачи воздуха (самоуплотняющийся)
Сторона инструмента
Модель LMO-GS01A
Стандарт 1*PT3/8 self-sealing air circuit
Вес 0.21kg 0.21kg
Описание
Модуль 2-сторонней подачи воздуха (самоуплотняющийся)
Номер заказа 1214 1215
Внешний вид
Модуль 2-сторонней подачи воздуха (самоуплотняющийся)
Сторона основного диска
Модуль 2-сторонней подачи воздуха (самоуплотняющийся)
Сторона инструмента
Модель LMO-GS02A
Стандарт 2*PT3/8 self-sealing air circuit
Вес 0.20kg 0.20kg
Описание
Модуль 3-сторонней подачи воздуха (самоуплотняющийся)
Номер заказа 1218 1219
Внешний вид
Модуль 3-сторонней подачи воздуха (самоуплотняющийся)
Сторона основного диска
Модуль 3-сторонней подачи воздуха (самоуплотняющийся)
Сторона инструмента
Модель LMO-GS03A
Стандарт 3*PT3/8 self-sealing air circuit
Вес 0.25kg 0.25kg
Описание
1-ходовой жидкостный модуль
Номер заказа 1201 1205
Внешний вид
1-ходовой жидкостный модуль
Сторона основного диска
1-ходовой жидкостный модуль
Сторона инструмента
Модель LMO-L01B
Стандарт 1*PT1/2 self-sealing liquid circuit
Вес 0.20kg 0.20kg
Описание
Модуль проходной шиныМодуль проходной шины
Модуль проходной шины Ethernet
Номер заказа 0637 0638
Внешний вид
Модуль проходной шины Ethernet
Сторона основного диска
Модуль проходной шины Ethernet
Сторона инструмента
Модель LMO-E11-S07-BI01-AF01
Стандарт Suitable for Ethernet, EtherNetIP, EtherCAT, PROFINET, 5A*4Pin power supply, M12-4Pin D-Coded bus interface, 3A*7pin signal
Вес 0.23kg 0.21kg
Описание
Модуль проходной шины Ethernet
Номер заказа 0635 0636
Внешний вид
Модуль проходной шины Ethernet
Сторона основного диска
Модуль проходной шины Ethernet
Сторона инструмента
Модель LMO-E11-BI01-AF01
Стандарт Suitable for Ethernet, EtherNetIP, EtherCAT, PROFINET, 5A*4Pin power supply, M12-4Pin D-Coded bus interface
Вес 0.23kg 0.21kg
Описание
Модуль проходной шины Devicenet
Номер заказа 0641 0642
Внешний вид
Модуль проходной шины Devicenet
Сторона основного диска
Модуль проходной шины Devicenet
Сторона инструмента
Модель LMO-E11-BI02-AF01
Стандарт Suitable for devicenet, 5A*4Pin power supply, M12*5Pin bus interface
Вес 0.23kg 0.21kg
Описание
Модуль проходной шины Devicenet
Номер заказа 0639 0640
Внешний вид
Модуль проходной шины Devicenet
Сторона основного диска
Модуль проходной шины Devicenet
Сторона инструмента
Модель LMO-E11-S07-BI02-AF01
Стандарт Suitable for devicenet, 5A*4Pin power, M12-5Pin bus interface, 3A*7pin signal
Вес 0.23kg 0.21kg
Описание
Модуль проходной шины PROFIBUS
Номер заказа 0647 0648
Внешний вид
Модуль проходной шины PROFIBUS
Сторона основного диска
Модуль проходной шины PROFIBUS
Сторона инструмента
Модель LMO-E11-BI04-AF01
Стандарт Suitable for Profibus, 5A*4Pin power, M12-5Pin B-Coded bus interface
Вес 0.23kg 0.21kg
Описание
Модуль проходной шины PROFIBUS
Номер заказа 0649 0650
Внешний вид
Модуль проходной шины PROFIBUS
Сторона основного диска
Модуль проходной шины PROFIBUS
Сторона инструмента
Модель LMO-E11-S07-BI04-AF01
Стандарт Suitable for Profibus, 5A*4Pin power, M12-5Pin B-Coded bus interface, 3A*7pin signal
Вес 0.23kg 0.21kg
Описание
Модуль проходной шины CC-Link
Номер заказа 0643 0644
Внешний вид
Модуль проходной шины CC-Link
Сторона основного диска
Модуль проходной шины CC-Link
Сторона инструмента
Модель LMO-E11-BI03-AF01
Стандарт Suitable for CC-Link, 5A*4Pin power, M12-5Pin A-Coded bus interface
Вес 0.23kg 0.21kg
Описание
Модуль проходной шины CC-Link
Номер заказа 0645 0646
Внешний вид
Модуль проходной шины CC-Link
Сторона основного диска
Модуль проходной шины CC-Link
Сторона инструмента
Модель LMO-E11-S07-BI03-AF01
Стандарт Suitable for CC-Link, 5A*4Pin power, M12-5Pin A-Coded bus interface, 3A*7pin signal
Вес 0.23kg 0.21kg
Описание
Модуль проходной шины Gigabit Ethernet
Номер заказа 0651 0652
Внешний вид
Модуль проходной шины Gigabit Ethernet
Сторона основного диска
Модуль проходной шины Gigabit Ethernet
Сторона инструмента
Модель LMO-E11-BI05-AF01
Стандарт Suitable for Gigabit Ethernet, 5A*4Pin power, M12-8Pin X-Coded bus interface
Вес 0.23kg 0.21kg
Описание
