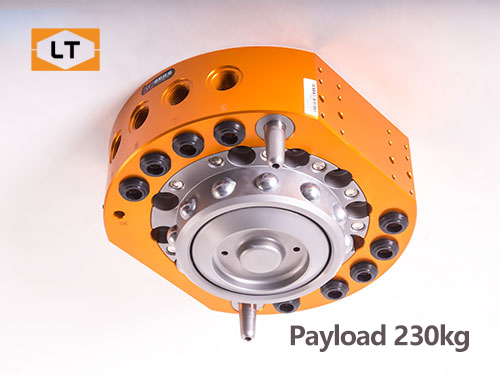

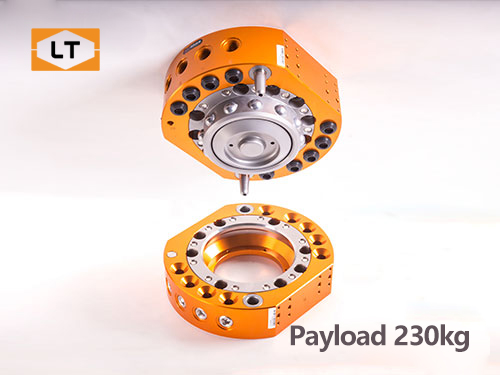

LTC-0200D устройство смены инструмента робота

Модель: LTC-0200D

Номер заказа базового адаптера: F01080003 Номер заказа ответного адаптера: F01080010

Рекомендуемая нагрузка ≤ 230кг

Зажимное усилие:31458Н Допустимый крутящий момент:2260Н·м (статический)  Допустимый вращающий момент:2245Н·м(статический)

Автономный 8-ходовой воздушный контур PT3/9, 2 модульных удлинителя монтажной поверхности

Подходит для погрузочно-разгрузочных работ, укладки на поддоны, сварки, шлифовки, удаления заусенцев и других применений

Самоблокировка при потере давления газа, основной диск и диск инструмента не разъединяются даже при случайном отсоединении основного диска

Дополнительный датчик блокировки/ослабления главного диска, датчик определения положения инструментального диска

Болтать дознание
  • Вступление
  • САПР
  • 3D-модель
  • Дополнительные модули
Модель Базовый адаптер LTC-0200DM

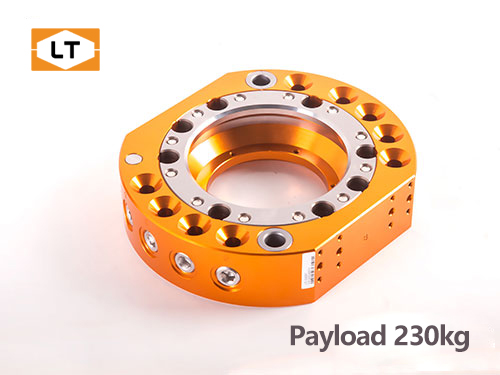

Ответный адаптер LTC-0200DT
Нагрузка Рекомендуемая масса объекта манипулирования 230кг
Усилие блокировки（При давлении воздуха 0,49 МПа） 31458Н
Статический допустимый момент 2260Н·м
Статический допустимый крутящий момент 2245Н·м
Размер и точность Размер φ198мм
Толщина при соединении 103мм
Точность возврата положения ±0.02mm
Рабочее приводное давление 0.4~0.7МПа
Запорный механизм Блокировка шариков
Материал Корпус Алюминий
Запорный механизм Легированная сталь
Рабочая среда Температура окружающей среды 0-60℃
Влажность окружающей среды 0-95%
Вес Базовый адапте 5.90кг
Ответный адаптер 2.97кг
Воздушное соединение Пневматическое подключение 9 x PT3/8
Максимальное давлене 0.8МПа



Компоненты датчикаКомпоненты датчика*
LMO-P3-01
Внешний вид
LMO-P3-01
Модель LMO-P3-01
Описание
LMO-N3-01
Внешний вид
LMO-N3-01
Модель LMO-N3-01
Описание
LMO-XZ-01
Внешний вид
LMO-XZ-01
Модель LMO-XZ-01
Описание
Электрический МодульЭлектрический Модуль
7 полюсный сигнальный модуль
Сторона основного диска Сторона инструмента
Внешний вид
7 полюсный сигнальный модуль
7 полюсный сигнальный модуль
Модель LMO-E16-MS07A-AF01
Стандарт 3A*7 полюса
Вес 0.23кг 0.19кг
Описание
15 полюсный сигнальный модуль
Сторона основного диска Сторона инструмента
Внешний вид
15 полюсный сигнальный модуль
15 полюсный сигнальный модуль
Модель LMO-E16-S15A-AF01
Стандарт 3A * 15 полюса
Вес 0.23кг 0.21кг
Описание
22 полюсный сигнальный модуль
Сторона основного диска Сторона инструмента
Внешний вид
22 полюсный сигнальный модуль
22 полюсный сигнальный модуль
Модель LMO-E16-S22-AF01
Стандарт 3A * 22 полюса
Вес 0.352кг 0.266кг
Описание
34 полюсный сигнальный модуль
Сторона основного диска Сторона инструмента
Внешний вид
34 полюсный сигнальный модуль
34 полюсный сигнальный модуль
Модель LMO-F21-S34A-AF01
Стандарт 3A*34 полюса
Вес 0.572кг 0.485кг
Описание
48 полюсный сигнальный модуль
Сторона основного диска Сторона инструмента
Внешний вид
48 полюсный сигнальный модуль
48 полюсный сигнальный модуль
Модель LMO-F21-S48-AF01
Стандарт 3A*48 полюса
Вес 0.657кг 0.530кг
Описание
19 полюсный сигнальный модуль (Дополнительный)
Сторона основного диска Сторона инструмента
Внешний вид
19 полюсный сигнальный модуль (Дополнительный)
19 полюсный сигнальный модуль (Дополнительный)
Модель LMO-E12-S19A
Стандарт 3A * 19 полюса
Вес 0.253кг 0.234кг
Описание
26 полюсный сигнальный модуль (Дополнительный)
Сторона основного диска Сторона инструмента
Внешний вид
26 полюсный сигнальный модуль (Дополнительный)
26 полюсный сигнальный модуль (Дополнительный)
Модель LMO-E12-S26
Стандарт 3A * 26 полюса
Вес 0.288кг 0.255кг
Описание
38 полюсный сигнальный модуль (Дополнительный)
Сторона основного диска Сторона инструмента
Внешний вид
38 полюсный сигнальный модуль (Дополнительный)
38 полюсный сигнальный модуль (Дополнительный)
Модель LMO-F22-S38A
Стандарт 3A * 38 полюса
Вес 0.530кг 0.475кг
Описание
52 полюсный сигнальный модуль (Дополнительный)
Сторона основного диска Сторона инструмента
Внешний вид
52 полюсный сигнальный модуль (Дополнительный)
52 полюсный сигнальный модуль (Дополнительный)
Модель LMO-F22-S52
Стандарт 3A * 52 полюса
Вес 0.633кг 0.522кг
Описание
Источник питания + сигнальный модуль
Сторона основного диска Сторона инструмента
Внешний вид
Источник питания + сигнальный модуль
Источник питания + сигнальный модуль
Модель LMO-F21-E06A-S15-AF01
Стандарт 20A*6 полюса & 3A*15 полюса
Вес 0.582кг 0.517кг
Описание
Источник питания + сигнальный модуль
Сторона основного диска Сторона инструмента
Внешний вид
Источник питания + сигнальный модуль
Источник питания + сигнальный модуль
Модель LMO-F21-E06A-S22-AF01
Стандарт 20A*6 полюса & 3A*22 полюса
Вес 0.645кг 0.536кг
Описание
6-контактный модуль электропитания
Сторона основного диска Сторона инструмента
Внешний вид
6-контактный модуль электропитания
6-контактный модуль электропитания
Модель LMO-E12-E06A
Стандарт 20A * 6 полюса
Вес 0.284кг 0.284кг
Описание
12-контактный модуль электропитания
Сторона основного диска Сторона инструмента
Внешний вид
12-контактный модуль электропитания
12-контактный модуль электропитания
Модель LMO-F22-E06A-E06A
Стандарт 20A*12 полюса
Вес 0.553кг 0.537кг
Описание
высокочастотные модуливысокочастотные модули
Двухканальные высокочастотные модули
Сторона основного диска Сторона инструмента
Внешний вид
Двухканальные высокочастотные модули
Двухканальные высокочастотные модули
Модель LMO-E13-U02A-U02A
Стандарт 5A 1.4KV
Вес 0.208кг 0.178кг
Описание
СервомодулиСервомодули
Сервомодули
Сторона основного диска Сторона инструмента
Внешний вид
Сервомодули
Сервомодули
Модель LMO-F22-SM10C
Стандарт 20A*4 полюса + 2A*2 полюса + 2A*8 полюса
Вес 0.496кг 0.459кг
Описание
Газовый и Жидкостный модульГазовый и Жидкостный модуль
Модуль 2-сторонней подачи воздуха
Сторона основного диска Сторона инструмента
Внешний вид
Модуль 2-сторонней подачи воздуха
Модуль 2-сторонней подачи воздуха
Модель LMO-GC02A
Стандарт 2*Открытый воздушный контур PT3/8
Вес 0.118кг 0.109кг
Описание
Модуль 4-сторонней подачи воздуха
Сторона основного диска Сторона инструмента
Внешний вид
Модуль 4-сторонней подачи воздуха
Модуль 4-сторонней подачи воздуха
Модель LMO-GC04A
Стандарт 4*Открытый воздушный контур PT3/8
Вес 0.285кг 0.242кг
Описание
Модуль 6-сторонней подачи воздуха
Сторона основного диска Сторона инструмента
Внешний вид
Модуль 6-сторонней подачи воздуха
Модуль 6-сторонней подачи воздуха
Модель LMO-GC06A
Стандарт 6*Открытый воздушный контур PT1/8
Вес 0.124кг 0.114кг
Описание
Модуль 10-сторонней подачи воздуха
Сторона основного диска Сторона инструмента
Внешний вид
Модуль 10-сторонней подачи воздуха
Модуль 10-сторонней подачи воздуха
Модель LMO-GC10A
Стандарт 10*Открытый воздушный контур PT1/8
Вес 0.211кг 0.192кг
Описание
Модуль 1-сторонней подачи воздуха (самоуплотняющийся)
Сторона основного диска Сторона инструмента
Внешний вид
Модуль 1-сторонней подачи воздуха (самоуплотняющийся)
Модуль 1-сторонней подачи воздуха (самоуплотняющийся)
Модель LMO-GS01A
Стандарт 1*самоуплотняющийся воздушный контур PT3/8
Вес 0.228кг 0.215кг
Описание
Модуль 2-сторонней подачи воздуха (самоуплотняющийся)
Сторона основного диска Сторона инструмента
Внешний вид
Модуль 2-сторонней подачи воздуха (самоуплотняющийся)
Модуль 2-сторонней подачи воздуха (самоуплотняющийся)
Модель LMO-GS02B
Стандарт 2*самоуплотняющийся воздушный контур PT3/8
Вес 0.21кг 0.21кг
Описание
Модуль 3-сторонней подачи воздуха (самоуплотняющийся)
Сторона основного диска Сторона инструмента
Внешний вид
Модуль 3-сторонней подачи воздуха (самоуплотняющийся)
Модуль 3-сторонней подачи воздуха (самоуплотняющийся)
Модель LMO-GS03A
Стандарт 3*самоуплотняющийся воздушный контур PT3/8
Вес 0.25кг 0.25кг
Описание
Модуль 4-сторонней подачи воздуха (самоуплотняющийся)
Сторона основного диска Сторона инструмента
Внешний вид
Модуль 4-сторонней подачи воздуха (самоуплотняющийся)
Модуль 4-сторонней подачи воздуха (самоуплотняющийся)
Модель LMO-GS04A
Стандарт 4*самоуплотняющийся воздушный контур PT3/8
Вес 0.3кг 0.3кг
Описание
1-ходовой жидкостный модуль
Сторона основного диска Сторона инструмента
Внешний вид
1-ходовой жидкостный модуль
1-ходовой жидкостный модуль
Модель LMO-L01B
Стандарт 1*PT1/2
Вес 0.699кг 0.664кг
Описание
2-ходовой жидкостный модуль
Сторона основного диска Сторона инструмента
Внешний вид
2-ходовой жидкостный модуль
2-ходовой жидкостный модуль
Модель LMO-L02B
Стандарт 2*PT1/2
Вес 0.4кг 0.4кг
Описание
Модуль проходной шиныМодуль проходной шины
Модуль проходной шины Ethernet
Сторона основного диска Сторона инструмента
Внешний вид
Модуль проходной шины Ethernet
Модуль проходной шины Ethernet
Модель LMO-F21-S13-BI01-AF01
Стандарт Модуль проходной шины Ethernet
Вес 0.558кг 0.511кг
Описание
Модуль проходной шины DEVICENET
Сторона основного диска Сторона инструмента
Внешний вид
Модуль проходной шины DEVICENET
Модуль проходной шины DEVICENET
Модель LMO-F21-S13-BI02-AF01
Стандарт Модуль проходной шины DEVICENET
Вес 0.558кг 0.511кг
Описание
Модуль проходной шины PROFIBUS
Сторона основного диска Сторона инструмента
Внешний вид
Модуль проходной шины PROFIBUS
Модуль проходной шины PROFIBUS
Модель LMO-F21-S13-BI04-AF01
Стандарт Модуль проходной шины PROFIBUS
Вес 0.558кг 0.511кг
Описание
Модуль проходной шины CC-Link
Сторона основного диска Сторона инструмента
Внешний вид
Модуль проходной шины CC-Link
Модуль проходной шины CC-Link
Модель LMO-F21-S13-BI03-AF01
Стандарт Модуль проходной шины CC-Link
Вес 0.563кг 0.496кг
Описание
Модуль проходной шины Gigabit Ethernet
Сторона основного диска Сторона инструмента
Внешний вид
Модуль проходной шины Gigabit Ethernet
Модуль проходной шины Gigabit Ethernet
Модель LMO-F21-S05-BI05-AF01
Стандарт Модуль проходной шины Gigabit Ethernet
Вес 0.558кг 0.511кг
Описание
Модуль шины Ethernet (дополнительный)
Сторона основного диска Сторона инструмента
Внешний вид
Модуль шины Ethernet (дополнительный)
Модуль шины Ethernet (дополнительный)
Модель LMO-E12-BI01
Стандарт Модуль шины Ethernet
Вес 0.207кг 0.184кг
Описание
Модуль шины Ethernet (дополнительный)
Сторона основного диска Сторона инструмента
Внешний вид
Модуль шины Ethernet (дополнительный)
Модуль шины Ethernet (дополнительный)
Модель LMO-E12-BI05
Стандарт Модуль шины Ethernet
Вес 0.210кг 0.188кг
Описание
Модуль шины Ethernet (интерфейс RJ45)
Сторона основного диска Сторона инструмента
Внешний вид
Модуль шины Ethernet (интерфейс RJ45)
Модуль шины Ethernet (интерфейс RJ45)
Модель LMO-E12-BI15
Стандарт Модуль шины Ethernet (интерфейс RJ45)
Вес 0.254кг 0.231кг
Описание
