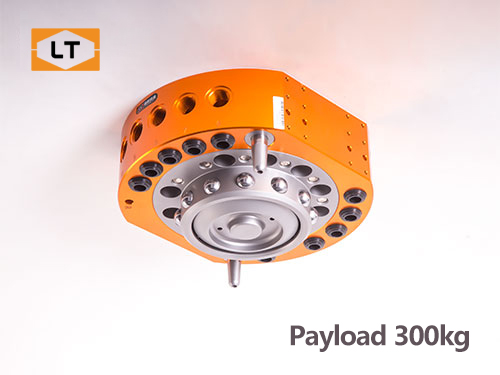

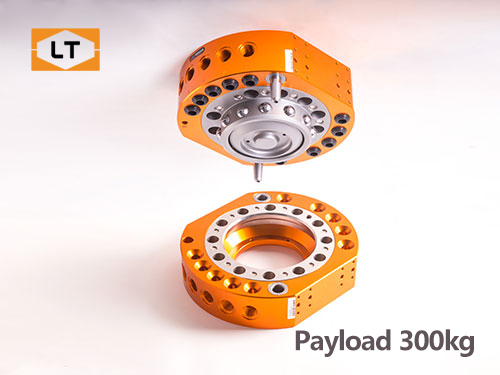

LTC-0300G устройство смены инструмента робота

Модель: LTC-0300G

Номер заказа базового адаптера: 0140 Номер заказа ответного адаптера: 0240

Рекомендуемая нагрузка ≤ 300kg

Усилие блокировки:35421N Допустимый крутящий момент:2767N·m（статический）Допустимый вращающий момент:2526N·m（статический）

Автономный 10-ходовой воздушный контур PT3/8, 2 модульных удлинителя монтажной поверхности

Подходит для погрузочно-разгрузочных работ, укладки на поддоны, сварки, шлифовки, удаления заусенцев и других применений

Функция самоблокировки при потере давления газа, благодаря чему основной диск и диск инструмента не разъединяются даже при случайном разряжении основного диска

Дополнительный датчик блокировки/разблокировки основного диска, датчик определения положения инструментального диска

Болтать дознание
  • Вступление
  • САПР
  • 3D-модель
  • Дополнительные модули
Модель Базовый адаптер LTC-0300GM

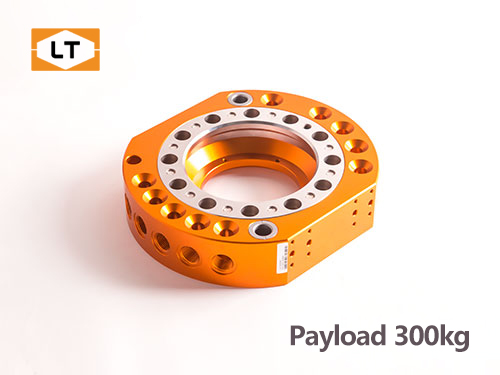

Ответный адаптер  LTC-0300GT
Нагрузка Рекомендуемая масса объекта манипулирования 300kg
Усилие блокировки（При давлении воздуха 0,49 МПа） 35421N
Статический допустимый момент 2767N·m
Статический допустимый крутящий момент 2526N·m
Размер и точность Размер φ208mm
Толщина при соединении 103mm
Точность возврата положения ±0.02mm
Рабочее приводное давление 0.4~0.7Mpa
Запорный механизм Блокировка шариков
Материал Корпус Алюминий
Запорный механизм Легированная сталь
Рабочая среда Температура окружающей среды 0-60℃
Влажность окружающей среды 0-95%
Вес Базовый адапте 6.17kg
Ответный адаптер 2.77Kg
Воздушное соединение Пневматический доступ 10*PT3/8
Максимальная устойчивость к давлению 0.8Mpa



Компоненты датчикаКомпоненты датчика*
Компоненты датчика LMO-P3-01
Номер заказа 1562
Внешний вид
Компоненты датчика LMO-P3-01
Модель LMO-P3-01
Описание

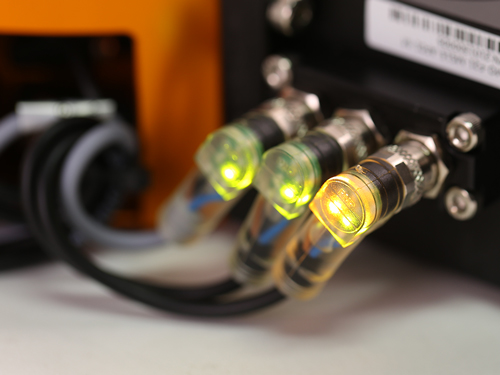

Компоненты датчика LMO-N3-01
Номер заказа 1567
Внешний вид
Компоненты датчика LMO-N3-01
Модель LMO-N3-01
Описание

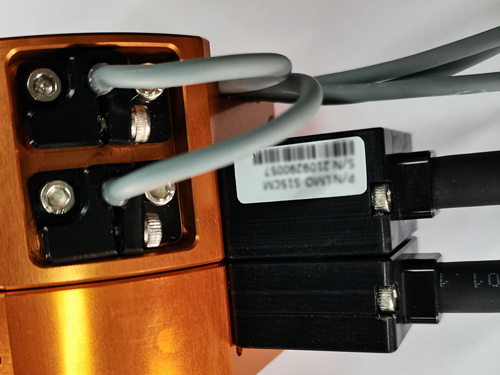

Исходящий тип Компоненты датчика LMO-PL-01
Номер заказа 1566
Внешний вид
Исходящий тип Компоненты датчика LMO-PL-01
Модель LMO-PL-01
Описание
Исходящий тип Компоненты датчика LMO-NL-01
Номер заказа 1571
Внешний вид
Исходящий тип Компоненты датчика LMO-NL-01
Модель LMO-NL-01
Описание
Без Компоненты датчика
Номер заказа 1572
Внешний вид
Без Компоненты датчика
Модель LMO-XZ-01
Описание
Электрический МодульЭлектрический Модуль
7 полюсный сигнальный модуль
Номер заказа 0591 0592
Внешний вид
7 полюсный сигнальный модуль
Сторона основного диска
7 полюсный сигнальный модуль
Сторона инструмента
Модель LMO-E16-MS07-AF01
Стандарт 5A*7 полюса+3A*1pins ground
Вес 0.23kg 0.19kg
Описание
15 полюсный сигнальный модуль
Номер заказа 0531 0532
Внешний вид
15 полюсный сигнальный модуль
Сторона основного диска
15 полюсный сигнальный модуль
Сторона инструмента
Модель LMO-F21-MS15-AF01
Стандарт 5A*15 полюса
Вес 0.5kg 0.5kg
Описание
22 полюсный сигнальный модуль
Номер заказа 0533 0534
Внешний вид
22 полюсный сигнальный модуль
Сторона основного диска
22 полюсный сигнальный модуль
Сторона инструмента
Модель LMO-F21-MS22-AF01
Стандарт 5A*22 полюса
Вес 0.5kg 0.5kg
Описание
34 полюсный сигнальный модуль
Номер заказа 0535 0536
Внешний вид
34 полюсный сигнальный модуль
Сторона основного диска
34 полюсный сигнальный модуль
Сторона инструмента
Модель LMO-F21-S34-AF01
Стандарт 3A*34 полюса
Вес 0.8kg 0.7kg
Описание
48 полюсный сигнальный модуль
Номер заказа 0537 0538
Внешний вид
48 полюсный сигнальный модуль
Сторона основного диска
48 полюсный сигнальный модуль
Сторона инструмента
Модель LMO-F21-S48-AF01
Стандарт 3A*48 полюса
Вес 0.5kg 0.5kg
Описание
19 полюсный сигнальный модуль (Дополнительный)
Номер заказа 0593 0594
Внешний вид
19 полюсный сигнальный модуль (Дополнительный)
Сторона основного диска
19 полюсный сигнальный модуль (Дополнительный)
Сторона инструмента
Модель LMO-E12-S19
Стандарт 3A*19 полюса
Вес 0.3kg 0.3kg
Описание
26 полюсный сигнальный модуль (Дополнительный)
Номер заказа 0595 0596
Внешний вид
26 полюсный сигнальный модуль (Дополнительный)
Сторона основного диска
26 полюсный сигнальный модуль (Дополнительный)
Сторона инструмента
Модель LMO-E12-S26
Стандарт 3A*26 полюса
Вес 0.3kg 0.3kg
Описание
38 полюсный сигнальный модуль (Дополнительный)
Номер заказа 0565 0566
Внешний вид
38 полюсный сигнальный модуль (Дополнительный)
Сторона основного диска
38 полюсный сигнальный модуль (Дополнительный)
Сторона инструмента
Модель LMO-F22-S38
Стандарт 3A*38 полюса
Вес 0.5kg 0.5kg
Описание
52 полюсный сигнальный модуль (Дополнительный)
Номер заказа 0567 0568
Внешний вид
52 полюсный сигнальный модуль (Дополнительный)
Сторона основного диска
52 полюсный сигнальный модуль (Дополнительный)
Сторона инструмента
Модель LMO-F22-S52
Стандарт 3A*52 полюса
Вес 0.5kg 0.5kg
Описание
Питатель + модуль сигнализации
Номер заказа 0539 0540
Внешний вид
Питатель + модуль сигнализации
Сторона основного диска
Питатель + модуль сигнализации
Сторона инструмента
Модель LMO-F21-E06A-S15-AF01
Стандарт 20A*6 полюса + 3A*15 полюса
Вес 0.5kg 0.5kg
Описание
Питатель + модуль сигнализации
Номер заказа 0541 0542
Внешний вид
Питатель + модуль сигнализации
Сторона основного диска
Питатель + модуль сигнализации
Сторона инструмента
Модель LMO-F21-E06A-S22-AF01
Стандарт 20A*6 полюса + 3A*22 полюса
Вес 0.5kg 0.5kg
Описание
6-полюсный модульпитания
Номер заказа 0507 0508
Внешний вид
6-полюсный модульпитания
Сторона основного диска
6-полюсный модульпитания
Сторона инструмента
Модель LMO-E12-E06A
Стандарт 20A*6 полюса
Вес 0.23 0.21
Описание
12-полюсный модульпитания
Номер заказа 0563 0564
Внешний вид
12-полюсный модульпитания
Сторона основного диска
12-полюсный модульпитания
Сторона инструмента
Модель LMO-F22-E06A-E06A
Стандарт 20A*12 полюса
Вес 0.23 0.21
Описание
высокочастотные модуливысокочастотные модули
Одноканальный высокочастотные модули
Номер заказа 0601 0602
Внешний вид
Одноканальный высокочастотные модули
Сторона основного диска
Одноканальный высокочастотные модули
Сторона инструмента
Модель LMO-E14-U02A
Стандарт 5A 1.4KV
Вес 0.23 0.21
Описание
Двухканальные высокочастотные модули
Номер заказа 0659 0660
Внешний вид
Двухканальные высокочастотные модули
Сторона основного диска
Двухканальные высокочастотные модули
Сторона инструмента
Модель LMO-E13-U02A-U02A
Стандарт 5A 1.4KV
Вес 0.23 0.21
Описание
СервомодулиСервомодули
Сервомодули
Номер заказа 0561 0562
Внешний вид
Сервомодули
Сторона основного диска
Сервомодули
Сторона инструмента
Модель LMO-F22-SM10C
Стандарт 20A*4 полюса + 2A*2 полюса +2A*8 полюса
Вес 0.23 0.21
Описание
Газовый и Жидкостный модульГазовый и Жидкостный модуль
Модуль 2-сторонней Пневматические
Номер заказа 0477 0478
Внешний вид
Модуль 2-сторонней Пневматические
Сторона основного диска
Модуль 2-сторонней Пневматические
Сторона инструмента
Модель LMO-GC02A
Стандарт 2 way PT3/8 open air
Вес 0.23 0.21
Описание
Модуль 4-сторонней Пневматические
Номер заказа 0479 0480
Внешний вид
Модуль 4-сторонней Пневматические
Сторона основного диска
Модуль 4-сторонней Пневматические
Сторона инструмента
Модель LMO-GC04A
Стандарт 4 way PT3/8 open air
Вес 0.23 0.21
Описание
Модуль 6-сторонней Пневматические
Номер заказа 0481 0482
Внешний вид
Модуль 6-сторонней Пневматические
Сторона основного диска
Модуль 6-сторонней Пневматические
Сторона инструмента
Модель LMO-GC06A
Стандарт 6 way PT1/8 open air
Вес 0.23 0.21
Описание
Модуль 10-сторонней Пневматические
Номер заказа 0625 0626
Внешний вид
Модуль 10-сторонней Пневматические
Сторона основного диска
Модуль 10-сторонней Пневматические
Сторона инструмента
Модель LMO-GC10A
Стандарт 10 way PT1/8 open air
Вес 0.23 0.21
Описание
Модуль 1-сторонней Пневматические (самоуплотняющийся)
Номер заказа 1212 1213
Внешний вид
Модуль 1-сторонней Пневматические (самоуплотняющийся)
Сторона основного диска
Модуль 1-сторонней Пневматические (самоуплотняющийся)
Сторона инструмента
Модель LMO-GS01A
Стандарт 1 way PT3/8 self sealing air
Вес 0.23 0.21
Описание
Модуль 2-сторонней Пневматические (самоуплотняющийся)
Номер заказа 1216 1217
Внешний вид
Модуль 2-сторонней Пневматические (самоуплотняющийся)
Сторона основного диска
Модуль 2-сторонней Пневматические (самоуплотняющийся)
Сторона инструмента
Модель LMO-GS02B
Стандарт 2 way PT3/8 self sealing air
Вес 0.23 0.21
Описание
Модуль 3-сторонней Пневматические (самоуплотняющийся)
Номер заказа 1218 1219
Внешний вид
Модуль 3-сторонней Пневматические (самоуплотняющийся)
Сторона основного диска
Модуль 3-сторонней Пневматические (самоуплотняющийся)
Сторона инструмента
Модель LMO-GS03A
Стандарт 3 way PT3/8 self sealing air
Вес 0.23 0.21
Описание
Модуль 4-сторонней Пневматические (самоуплотняющийся)
Номер заказа 1220 1221
Внешний вид
Модуль 4-сторонней Пневматические (самоуплотняющийся)
Сторона основного диска
Модуль 4-сторонней Пневматические (самоуплотняющийся)
Сторона инструмента
Модель LMO-GS04A
Стандарт 4 way PT3/8 self sealing air
Вес 0.23 0.21
Описание
1-ходовой жидкостный модуль
Номер заказа 1201 1205
Внешний вид
1-ходовой жидкостный модуль
Сторона основного диска
1-ходовой жидкостный модуль
Сторона инструмента
Модель LMO-L01B
Стандарт PT1/2 self sealing liquid
Вес 0.2 0.2
Описание
2-ходовой жидкостный модуль
Номер заказа 1206 1207
Внешний вид
2-ходовой жидкостный модуль
Сторона основного диска
2-ходовой жидкостный модуль
Сторона инструмента
Модель LMO-L02B
Стандарт 2 way PT1/2 self sealing liquid
Вес 0.2 0.2
Описание
Модуль проходной шиныМодуль проходной шины
Модуль проходной шины Ethernet
Номер заказа 0545 0546
Внешний вид
Модуль проходной шины Ethernet
Сторона основного диска
Модуль проходной шины Ethernet
Сторона инструмента
Модель LMO-F21-S13-BI01-AF01
Стандарт 9A*7/8-5 полюса M12-4 D 3A*13 полюса
Вес 0.23 0.21
Описание
Модуль проходной шины Devicenet
Номер заказа 0543 0544
Внешний вид
Модуль проходной шины Devicenet
Сторона основного диска
Модуль проходной шины Devicenet
Сторона инструмента
Модель LMO-F21-S13-BI02-AF01
Стандарт 9A*7/8-4 полюса M12-5 3A*13 полюса
Вес 0.23 0.21
Описание
Модуль проходной шины PROFIBUS
Номер заказа 0549 0550
Внешний вид
Модуль проходной шины PROFIBUS
Сторона основного диска
Модуль проходной шины PROFIBUS
Сторона инструмента
Модель LMO-F21-S13-BI04-AF01
Стандарт 9A*7/8-5 полюса M12-5 B 3A*13 полюса
Вес 0.23 0.21
Описание
Модуль проходной шины CC-Link
Номер заказа 0553 0554
Внешний вид
Модуль проходной шины CC-Link
Сторона основного диска
Модуль проходной шины CC-Link
Сторона инструмента
Модель LMO-F21-S13-BI03-AF01
Стандарт 9A*7/8-5 полюса M12-5 A 3A*13 полюса
Вес 0.23 0.21
Описание
Модуль проходной шины Gigabit Ethernet
Номер заказа 0551 0552
Внешний вид
Модуль проходной шины Gigabit Ethernet
Сторона основного диска
Модуль проходной шины Gigabit Ethernet
Сторона инструмента
Модель LMO-F21-S05-BI05-AF01
Стандарт 9A*7/8-5 полюса M12-8 X 3A*5 полюса
Вес 0.23 0.21
Описание
Нужны дополнительные сведения?
Свяжитесь с нами для получения больше подробной информации о , решениях и услугах.

    Контакты
    Вацап/Вичат
    Вацап/Вичат
    +86 17335767268
    • Email：lt@ltautotools.com
    • Add：No.1 Zhongwu Tech Park, Mazhai industrial District, Zhengzhou,Henan,China
    Copyright © 2016 Linghang Robot Co.,Ltd
