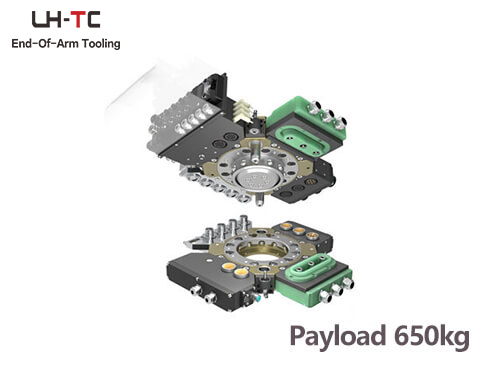

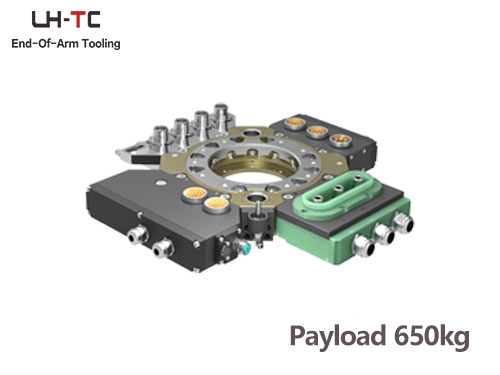

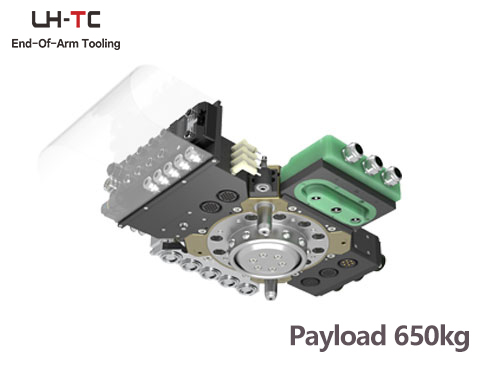

LTC-0630F устройство смены инструмента робота

Модель: LTC-0630F
Номер заказа базового адаптера: F01130004 Номер заказа ответного адаптера: F01130005

Рекомендуемая нагрузка ≤ 650кг

Зажимное усилие:72930Н Допустимый крутящий момент: 5000Н·м (статический)  Допустимый вращающий момент:5000Н·м (статический)

4 модуля монтажного интерфейса

Подходит для точечной сварки, сборки, обработки и других применений

С функцией самоблокировки при потере давления воздуха, даже если мастер-пластина случайно отрезана, мастер-пластина и инструментальная пластина не будут разделены.

Стандартная конфигурация: датчик блокировки/разблокировки мастер-пластины, датчик определения положения инструментальной пластины

Стандартный фланцевый интерфейс ISO160

Болтать дознание
  • Вступление

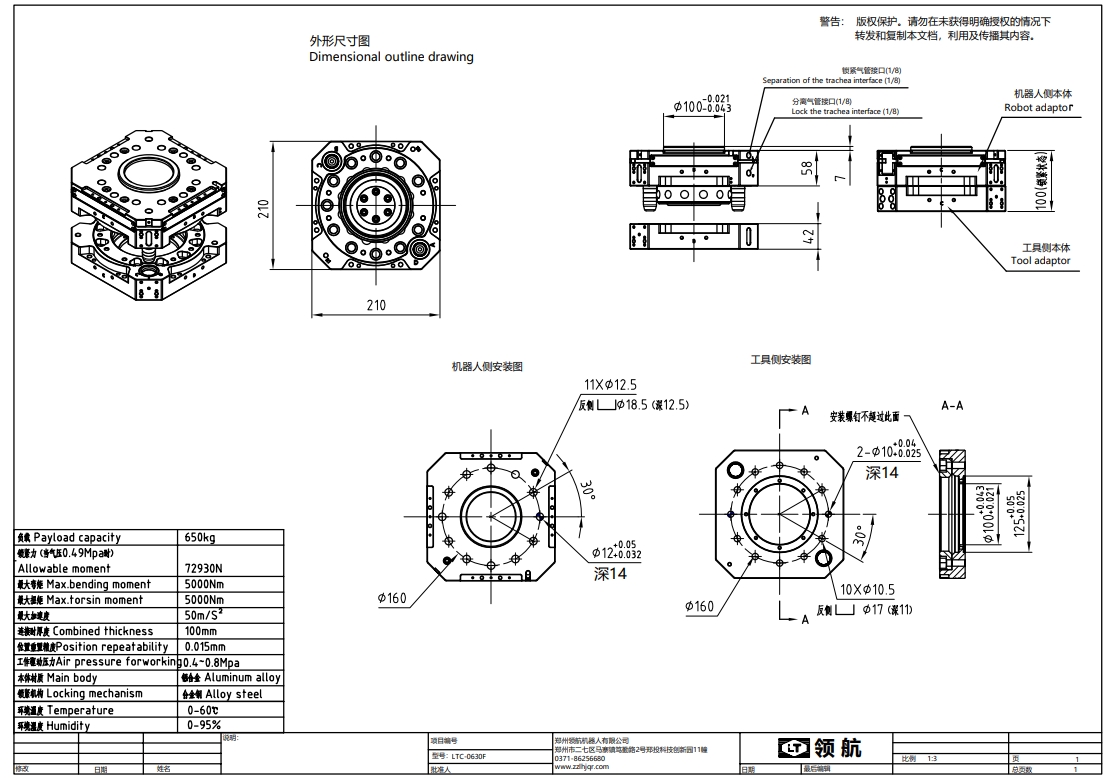

  • САПР
  • 3D-модель
  • Дополнительные модули
Модель Базовый адаптер LTC-0630AM
Ответный адаптер LTC-0630AT
Нагрузка Рекомендуемая масса объекта манипулирования 650кг
Усилие блокировки（При давлении воздуха 0,49 МПа） 72930Н
Статический допустимый момент 5000Н·м
Статический допустимый крутящий момент 5000Н·м
Размер и точность Размер 210mm*210mm
Толщина при соединении 100mm
Точность возврата положения ±0.015мм
Рабочее приводное давление 0.4~0.7МПа
Запорный механизм Блокировка шариков
Материал Корпус Алюминий
Запорный механизм Легированная сталь
Рабочая среда Температура окружающей среды 0-60℃
Влажность окружающей среды 95%
Вес Базовый адапте 10.6кг
Ответный адаптер 4.35кг
Компоненты датчикаКомпоненты датчика*

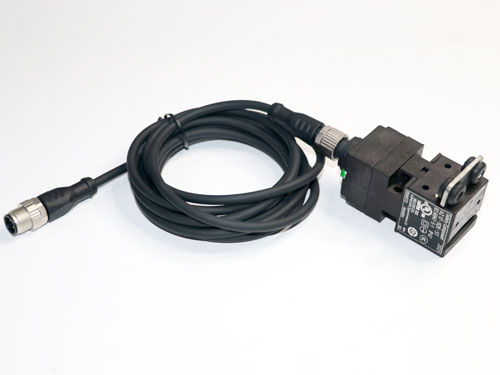

Датчик LMO-P4-01
Внешний вид
Датчик LMO-P4-01
Модель LMO-P4-01
Описание
Датчик LMO-N4-01
Внешний вид
Датчик LMO-N4-01
Модель LMO-N4-01
Описание
Электрический МодульЭлектрический Модуль

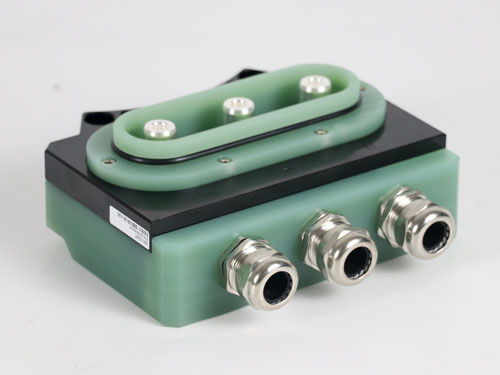

Модуль высокого тока 3pins
Сторона основного диска Сторона инструмента
Внешний вид
Модуль высокого тока 3pins
Модуль высокого тока 3pins

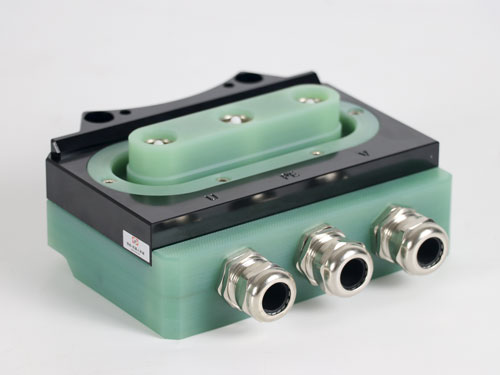

Модель LMO-E03K
Стандарт 150A*3 полюсов
Вес 1.704кг 1.602кг
Описание

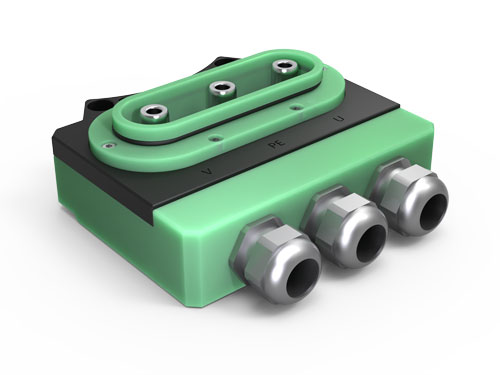

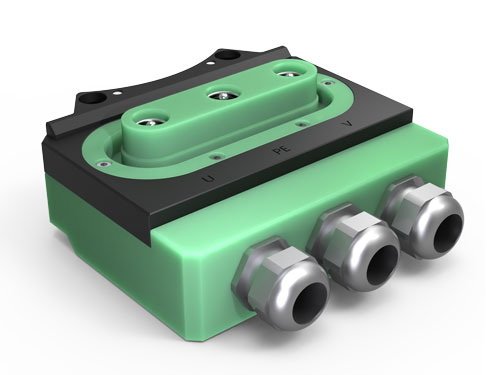

Модуль высокого тока 3pins
Сторона основного диска Сторона инструмента
Внешний вид
Модуль высокого тока 3pins
Модуль высокого тока 3pins
Модель LMO-E03Q
Стандарт 400A*3 полюсов
Вес 1.35кг 1.45кг
Описание
Модуль высокого тока 3pins
Сторона основного диска Сторона инструмента
Внешний вид
Модуль высокого тока 3pins
Модуль высокого тока 3pins

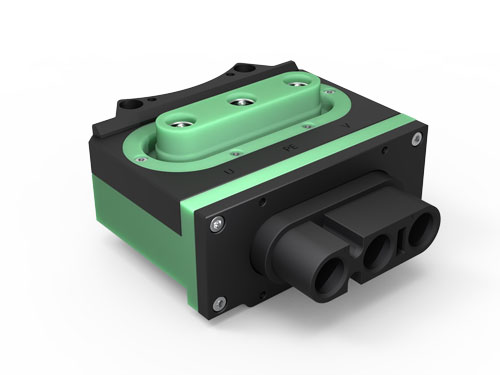

Модель LMO-E03F
Стандарт 150A*3 полюсов
Вес 1.85кг 1.95кг
Описание

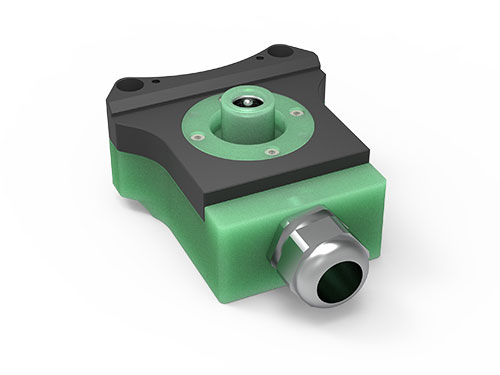

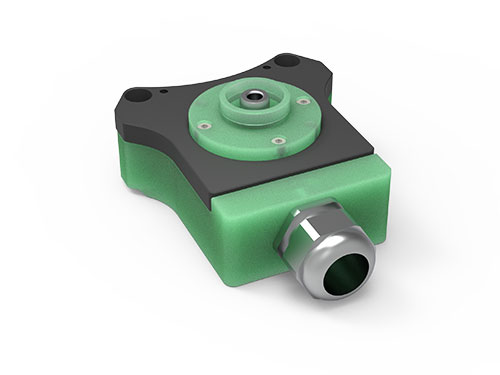

Одноядерный модуль высокого тока
Сторона основного диска Сторона инструмента
Внешний вид
Одноядерный модуль высокого тока
Одноядерный модуль высокого тока
Модель LMO-E01F
Стандарт 400A*1 полюсов
Вес 0.8кг 0.8кг
Описание
СервомодулиСервомодули

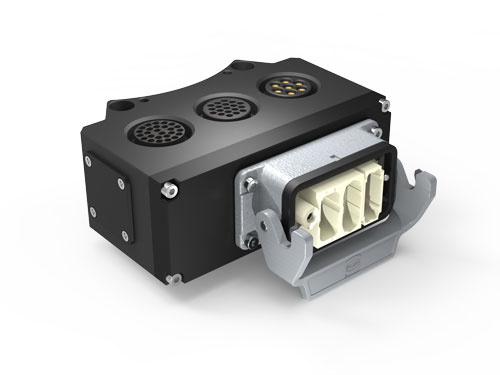

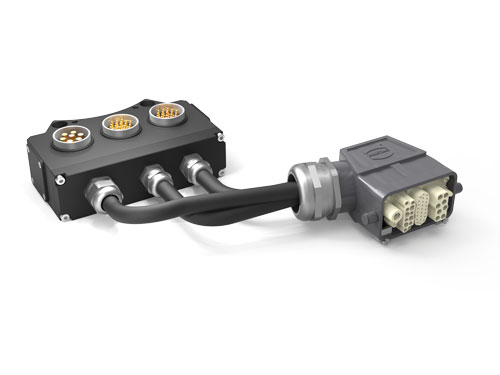

Модуль точечной сварки сервоприводом ABB
Сторона основного диска Сторона инструмента
Внешний вид
Модуль точечной сварки сервоприводом ABB
Модуль точечной сварки сервоприводом ABB
Модель LMO-C33-SM01C-MS10
Стандарт Модуль точечной сварки сервоприводом ABB
Вес 1.11кг 1.34кг
Описание
Модуль сервопривода точечной сварки Kuka
Сторона основного диска Сторона инструмента
Внешний вид

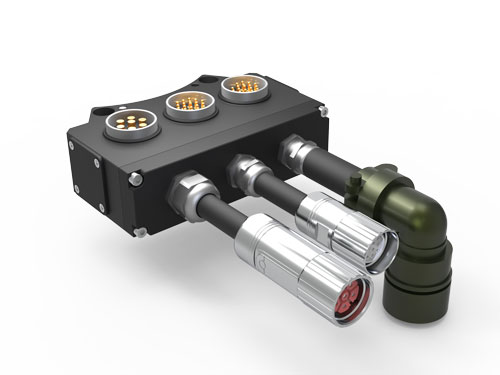

Модуль сервопривода точечной сварки Kuka
Модуль сервопривода точечной сварки Kuka

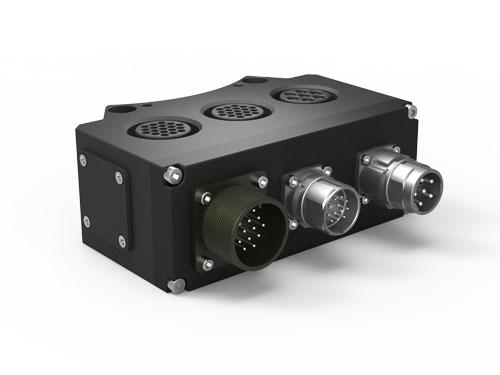

Модель LMO-C33-SM02C-MS14
Стандарт Модуль сервопривода точечной сварки Kuka
Вес 1.01кг 1.24кг
Описание

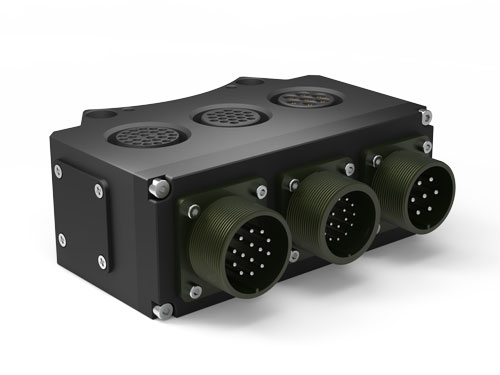

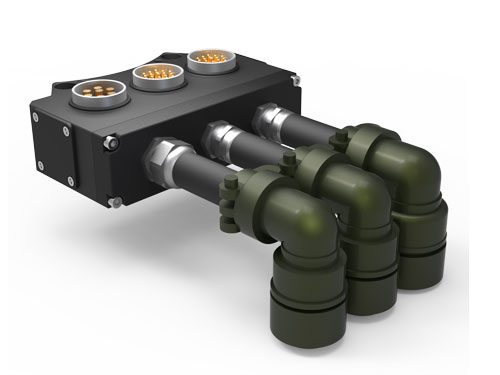

Модуль сервопривода точечной сварки YASKAWA
Сторона основного диска Сторона инструмента
Внешний вид
Модуль сервопривода точечной сварки YASKAWA
Модуль сервопривода точечной сварки YASKAWA
Модель LMO-C33-SM03C-MS09
Стандарт Модуль сервопривода точечной сварки YASKAWA
Вес 1.22кг 1.32кг
Описание
Модуль сервопривода точечной сварки FANUC
Сторона основного диска Сторона инструмента
Внешний вид
Модуль сервопривода точечной сварки FANUC
Модуль сервопривода точечной сварки FANUC

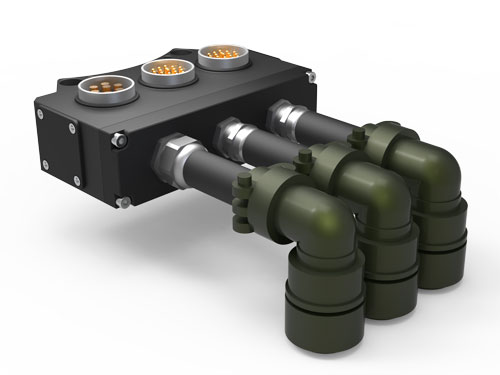

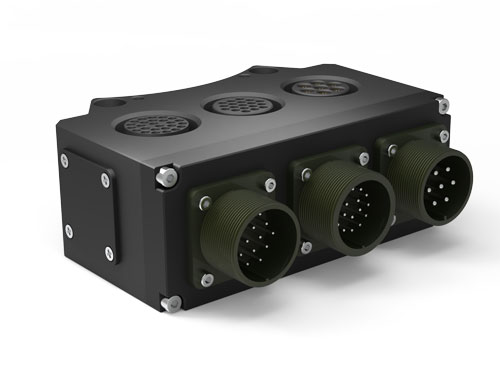

Модель LMO-C33-SM04C-MS14
Стандарт Модуль сервопривода точечной сварки FANUC
Вес 1.31кг 1.33кг
Описание

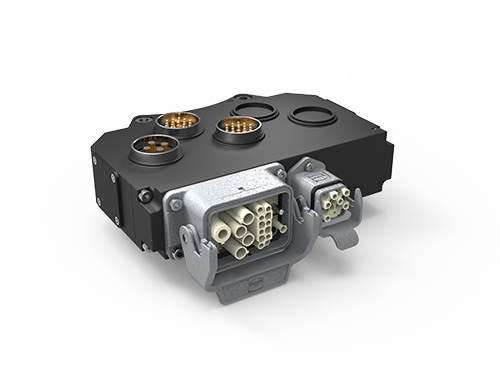

Сварочный пистолет, комбинированный модуль SPR
Сторона основного диска Сторона инструмента
Внешний вид
Сварочный пистолет, комбинированный модуль SPR
Сварочный пистолет, комбинированный модуль SPR

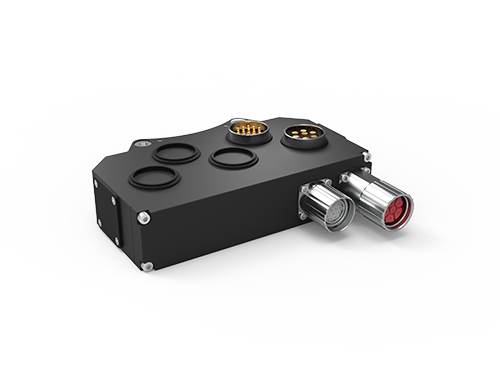

Модель LMO-C53B-SM22-MS12-SM02C-MS14
Стандарт Сварочный пистолет, комбинированный модуль SPR
Вес 0.558кг 0.511кг
Описание
Комбинированный модуль SPR, FDS
Сторона основного диска Сторона инструмента
Внешний вид
Комбинированный модуль SPR, FDS
Комбинированный модуль SPR, FDS
Модель LMO-C53B-SM22-MS12- SM02C-BI01
Стандарт Комбинированный модуль SPR, FDS
Вес 0.558кг 0.511кг
Описание
Газовый и Жидкостный модульГазовый и Жидкостный модуль

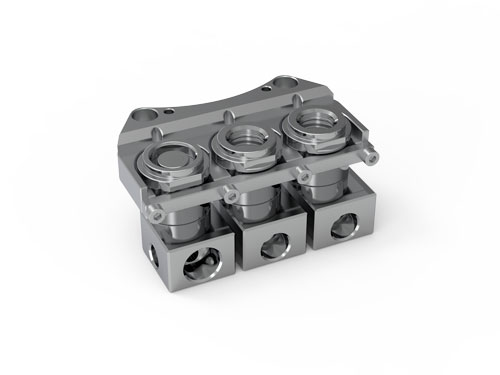

3-ядерный модуль водяного пара
Сторона основного диска Сторона инструмента
Внешний вид
3-ядерный модуль водяного пара
3-ядерный модуль водяного пара
Модель LMO-L03N-03
Стандарт G1/2*3
Вес 0.3кг 0.25кг
Описание

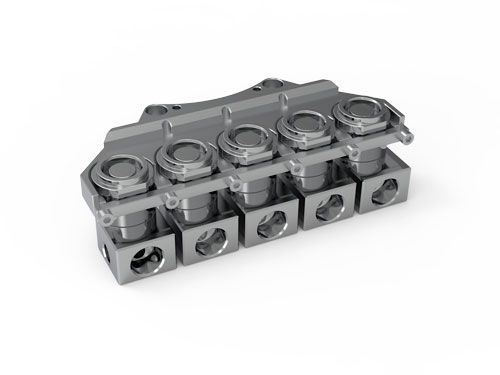

5-ядерный модуль водяного пара
Сторона основного диска Сторона инструмента
Внешний вид
5-ядерный модуль водяного пара
5-ядерный модуль водяного пара
Модель LMO-L05F-05
Стандарт G1/2*5
Вес 1.5кг 1.3кг
Описание
2-ходовой гидравлический модуль 16 МПа
Сторона основного диска Сторона инструмента
Внешний вид
2-ходовой гидравлический модуль 16 МПа
2-ходовой гидравлический модуль 16 МПа
Модель LMO-YL02A
Стандарт 16Mpa *2
Вес 0.8кг 0.8кг
Описание
2-ходовой гидравлический соединитель 25МПа
Сторона основного диска Сторона инструмента
Внешний вид
2-ходовой гидравлический соединитель 25МПа
2-ходовой гидравлический соединитель 25МПа
Модель LMO-YL02B
Стандарт 25MPa *2
Вес 0.8кг 0.8кг
Описание
Модуль проходной шиныМодуль проходной шины
Модуль управления шиной Profinet
Сторона основного диска Сторона инструмента
Внешний вид
Модуль управления шиной Profinet
Модуль управления шиной Profinet
Модель LMO-C28-BM01-AF03
Стандарт Модуль управления шиной Profinet
Вес 0.9кг 0.9кг
Описание
Модуль проездных билетов Profinet Bus
Сторона основного диска Сторона инструмента
Внешний вид
Модуль проездных билетов Profinet Bus
Модуль проездных билетов Profinet Bus
Модель LMO-C28-S01A-BI01-SN02-AF03
Стандарт Модуль проездных билетов Profinet Bus
Вес 0.558кг 0.511кг
Описание

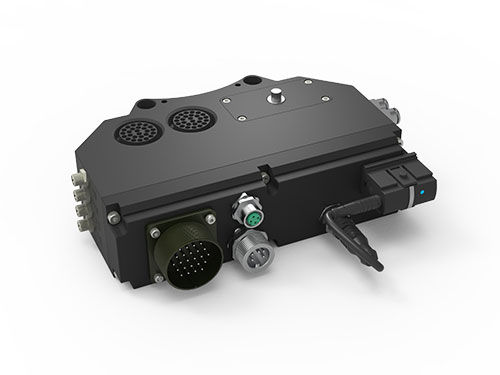

Модуль управления шиной Profinet
Сторона основного диска Сторона инструмента
Внешний вид
Модуль управления шиной Profinet
Модуль управления шиной Profinet
Модель LMO-C28-S03A-BI01-SN02-AF03
Стандарт Модуль управления шиной Profinet
Вес 0.87кг 0.88кг
Описание

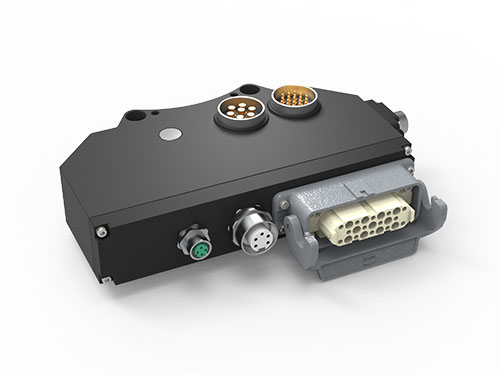

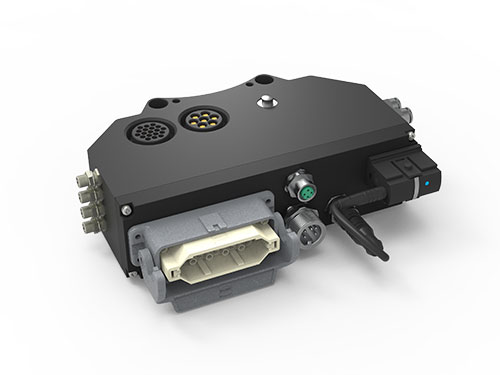

Модуль управления шиной Profinet
Сторона основного диска Сторона инструмента
Внешний вид
Модуль управления шиной Profinet
Модуль управления шиной Profinet
Модель LMO-C28-S01A-BI01-AF03
Стандарт Модуль управления шиной Profinet
Вес 0.87кг 0.84кг
Описание

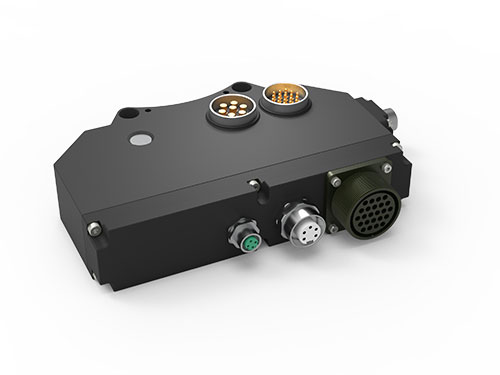

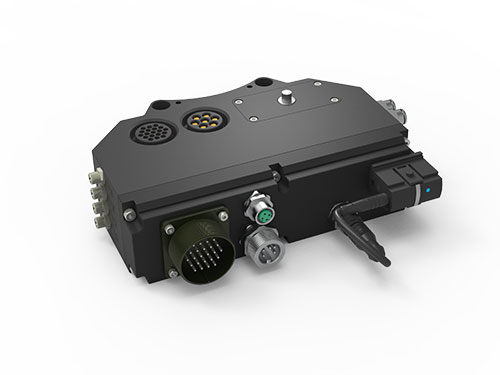

Модуль управления шиной Profinet
Сторона основного диска Сторона инструмента
Внешний вид
Модуль управления шиной Profinet
Модуль управления шиной Profinet

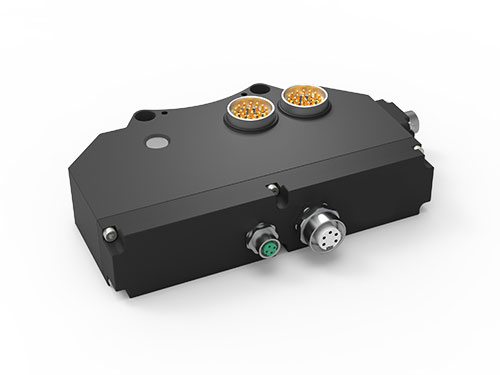

Модель LMO-C28-S03A-BI01-AF03
Стандарт Модуль управления шиной Profinet
Вес 0.87кг 0.87кг
Описание
ДругиеДругие
Механический предохранительный упор
Сторона основного диска Сторона инструмента
Внешний вид
Механический предохранительный упор
Механический предохранительный упор
Модель LMO-DS01-A
Стандарт Механический предохранительный упор
Вес 0.3кг 0.3кг
Описание
Модуль двойного электромагнитного клапана
Сторона основного диска Сторона инструмента
Внешний вид
Модуль двойного электромагнитного клапана
Модуль двойного электромагнитного клапана

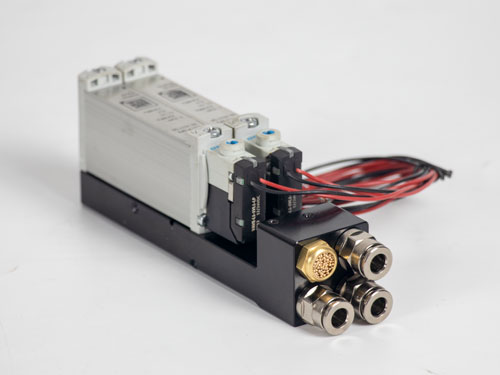

Модель LMO-SOL-A6-S12-C
Стандарт Модуль двойного электромагнитного клапана
Вес 0.3кг 0.3кг
Описание
Узел предохранительного упора плунжерного типа
Сторона основного диска Сторона инструмента
Внешний вид
Узел предохранительного упора плунжерного типа
Узел предохранительного упора плунжерного типа
Модель LMO-DS01-C
Стандарт Узел предохранительного упора плунжерного типа
Вес 0.3кг 0.3кг
Описание
Модуль для пропускания гвоздей
Сторона основного диска Сторона инструмента
Внешний вид
Модуль для пропускания гвоздей
Модуль для пропускания гвоздей
Модель LMO-GD01C
Стандарт Модуль для пропускания гвоздей
Вес 0.2кг 0.2кг
Описание

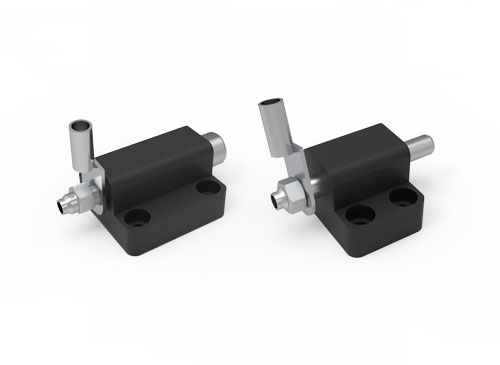

LMO-630F-PE
Сторона основного диска Сторона инструмента
Внешний вид
LMO-630F-PE
LMO-630F-PE
Модель LMO-630F-PE
Стандарт 75A/55VAC
Вес 0.2кг 0.2кг
Описание
